盡管電能質量符合要求

現在，假設...

工業園剛剛完工，所有的設備和系統都是現代最先進的， 在規劃和實施過程中，嚴格注意確保所使用的所有設備和機器符合EMC關于騷擾和抗擾度的指令。

此外，根據標準EN50160對電網電能質量參數進行統計評估，確認所有參數均在綠色范圍內（見下圖）。 綜合能源監測系統記錄所有消耗數據，整個系統在最優工況下，高效節能，但每周故障兩次。

這種現象并不獨特。 通常操作人員面臨著一個謎。 盡管仔細規劃并遵守所有規定，但仍會發生嚴重的故障，且無法被任何測量設備識別。 原因是當今供電環境的復雜性。

在最壞的情況下，電能質量問題的增加會影響系統。 但是單獨偶發的電能質量問題，在總體統計評價體系中沒有被記錄，這導致了對工廠可靠性的不正確評估。

此時，對電能質量進行有針對性的測量，可以迅速發現潛在的問題并采取措施。

什么是合格的電能質量評估？

上圖是電能質量評估數據，用于證明滿足所需的一致性指標或在統計基準上發現可能的電能質量問題。 然而，需要留意的是，這種均衡的整體評估并不意味著在評估期間沒有發生任何事件。

標準，如EN50160（歐洲），IEEE519（美國），GB/T（中國）等，可用于電能質量的合格評估。 在產生評估報告時，不應低于7天的統計周期。 通常評估結果以報告的形式做出，報告的格式不受任何標準的限制。

統計評價中缺少事件

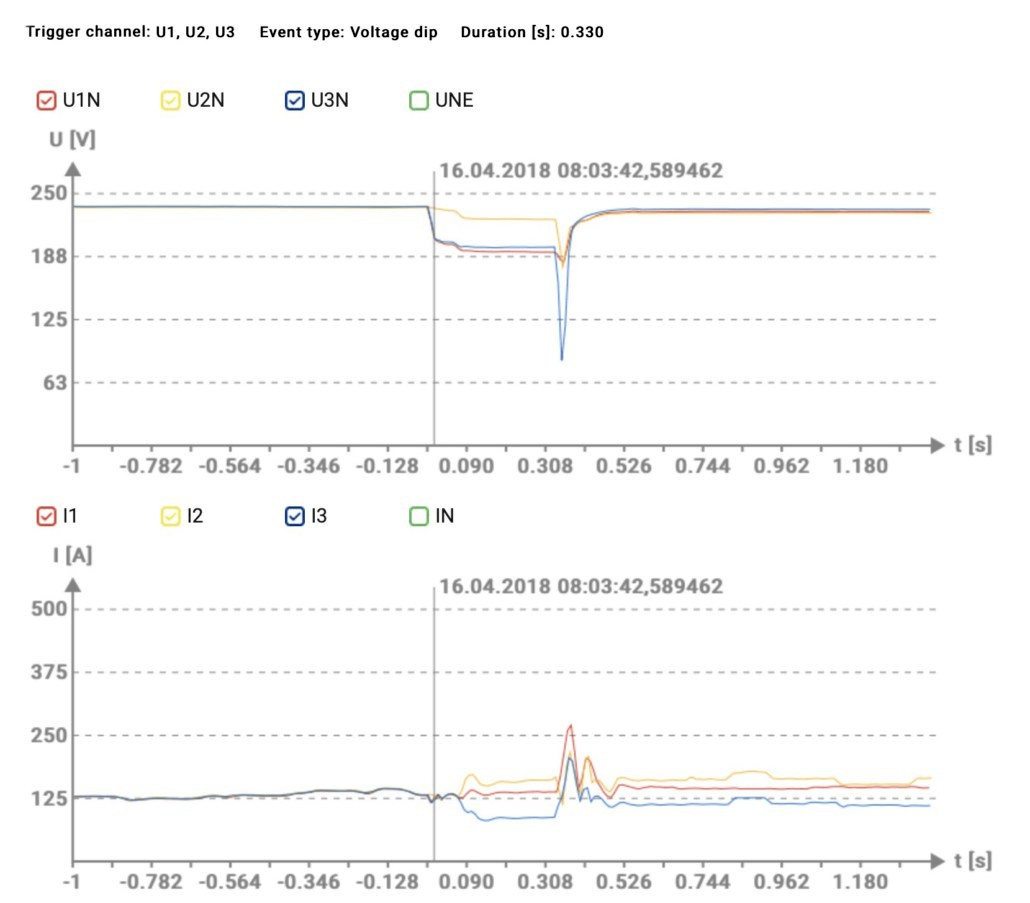

一瞥EN50160的定義很快就可以清楚地表明，即使電壓下降，如左邊所示，也不會出現在統計分析中。 原因在于統計評估，因為只考慮10分鐘的平均數。 因此，在純粹的統計評估中，事件仍然是“看不見的”， 因此，即使統計數據是“綠色”，機器或工廠也會受到影響”。

摘自EN50160

-- 電源電壓有效值的所有10分鐘平均值中至少95%(低壓)或99%(中壓)必須在指定的限值內

-- 電源電壓有效值的10分鐘平均值不得超出+10%/-15%UN(NS)或±15%的限制%。 UC(MS)

結論

即使統計評估(例如根據EN50160等) 確認合格，機器和工廠可能會受到影響，因為電能質量本身比較嚴重而根據標準無法統計到，所以借助專業電能質量分析設備來進行事件的記錄變得非常重要。
