諧波測量

非線性功耗和分散發電對電網的干擾越來越大。 本篇我們想介紹建立一個測量是多么容易—但是當然，解決問題不是那么容易的。 但總要有個起點。

所用設備為HDPQ(Dranetz)，Mavowatt270(GossenMetrawatt)

第一步

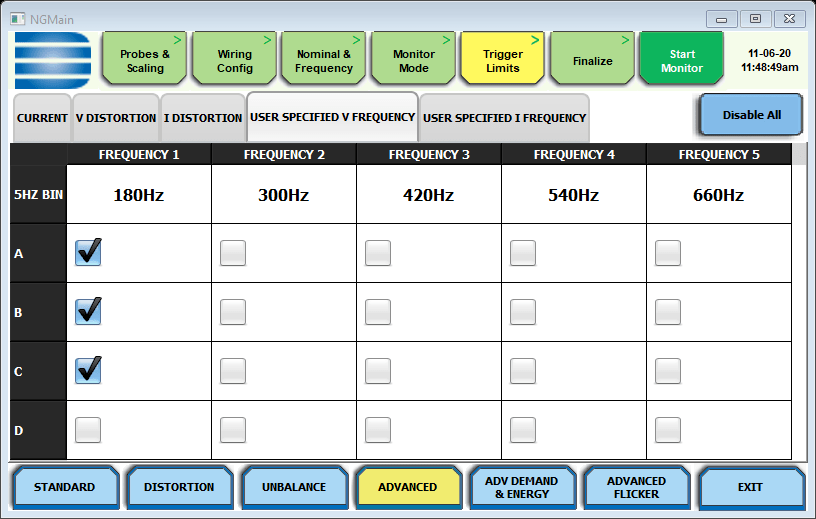

設置您希望記錄的頻率帶，觸發值以5Hz為單位，例如：您想要記錄36.5hz的范圍，因此下面的步驟是30，上面的步驟是35Hz

1. 您可以選擇多達5個頻率，您想記錄和或測量觸發點

2. 在“觸發限值主題”下選擇“日志限值”

第二步

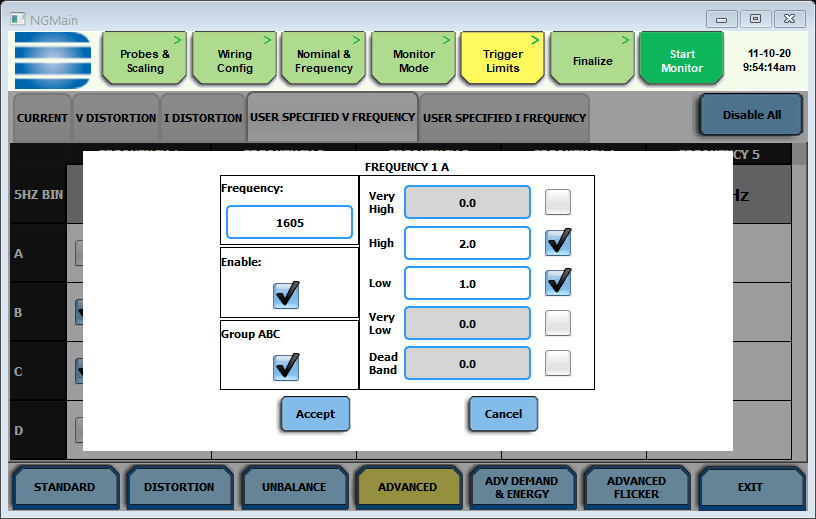

設置要錄制的5Hz頻率段

1. 請注意，您必須設置電壓，而不是直接設置頻率

2. 在我們的樣本中，如果我們想檢測頻段形式或30Hz左右，我們必須為MAVOWATT270中的不同極限類型選擇一個非常低的電壓值，如1V和2V

3. 請注意，如果有必要，您甚至可以在當前頻率上選擇觸發點=>在這種情況下，您必須添加當前值

第三步

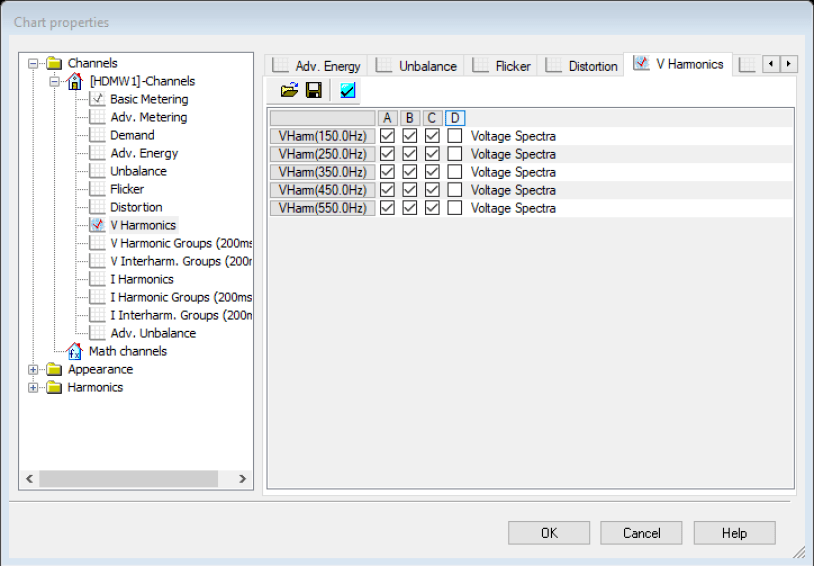

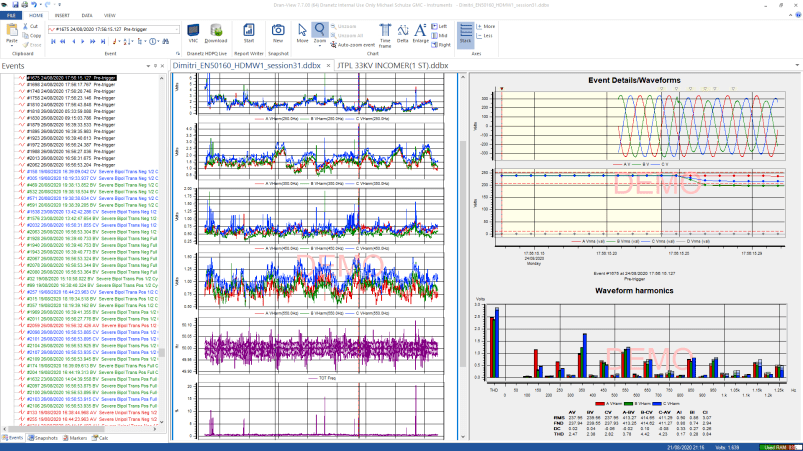

1. 分析DranView7軟件中的值并創建圖形

第四步

1. 分析圖表

2. 執行必要的動作
