電能質量分析儀：A級是什么意思？

在系統故障、電能質量分析儀故障導致生產中斷、數據丟失、IT中斷甚至停電等事件發生之前，電能質量監測通常不會成為一個問題。一般來說，這類事件的問題定位非常耗時，因為它們的起因并不總是能夠立即查明。除此之外，故障一旦發生，必然造成損失，而這些故障可以通過提前監測的手段及時發現，采取相應措施來避免損失。電能質量的定義見EN 50160，該標準描述了供電網絡中電壓的特性。然而，IEC 61000-4-30第3版規定了測量電網質量所需的準確度。該標準區分了不同的電能質量分析儀類別。在A級（A=Advanced）的情況下，從不同供應商制造的不同電能質量分析儀獲得的測量值具有可比性，當需要精確測量時，總是使用A級電能質量分析儀。通過本標準，可獲得可靠、可重復和可比較的結果，可用于計費目的。

以下測量值由IEC 61000-4-30第3版標準化，對于A級電能質量分析儀是強制性的：

· 電源頻率

· 電源電壓的大小

· 電壓不平衡

· 電壓驟升/驟降/中斷

· 快速電壓變化

· 諧波/間諧波 THD

· 閃變

· 供電電壓上的電源信號

瞬態也可以作為一種選擇進行測量。在一個50Hz的電網中，電源電壓的均方根值（RMS）是在10個周期內測量的。測量的時間間隔必須是連續的，不能與相鄰的間隔重疊。在本標準所述條件下，測量誤差不得超過額定的電源電壓值的0.1%。

A級和S級電能質量分析儀的區別

作為A級電能質量分析儀，它的測量要求精度非常高，但S級電能質量分析儀（S=Survey）規定的測量精度要求要低得多—數據和事件只進行定性記錄，對測量精度的要求較少。此外，S類電能質量分析儀不必測量那么多的量。

S類電能質量分析儀必須進行以下測量：

· 電源頻率

· 電源電壓的大小

· 電壓不平衡

· 電壓驟升/驟降/中斷

· 快速電壓變化

總覽 – CLASS A 對比 CLASS S

電能質量監測：電壓事件

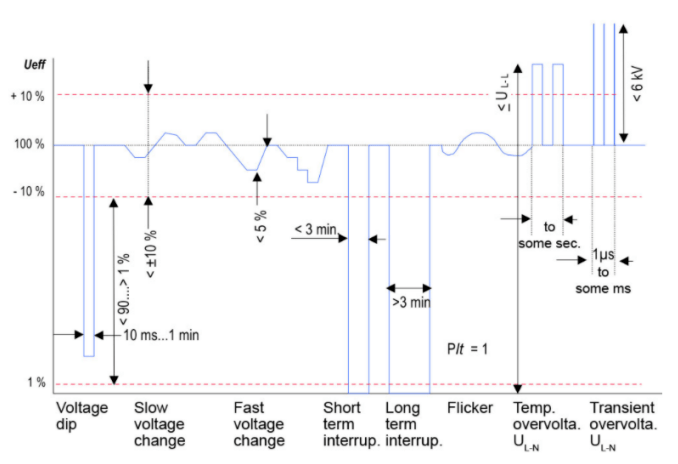

圖1: 可能的電壓事件
