美國電力士公司(Dranetz-BMI)便攜式電能質量分析儀簡介

三相電能質量分析儀品牌美國電力士公司創建于1963年。在過去的三十多年中，該公司一直以電能質量為其唯一產業，從事專業研制和生產電能質量分析儀、監測儀以及開發電能質量相關分析軟件。目前該三相電能質量分析儀品牌公司產品市場覆蓋北美、歐洲和亞洲等地區。在電能質量測試和監測領域具有很高的聲譽，后被德國儀器儀表第一品牌德國GMC收購，成為國際一線品牌.

產品介紹

便攜式電能質量分析儀

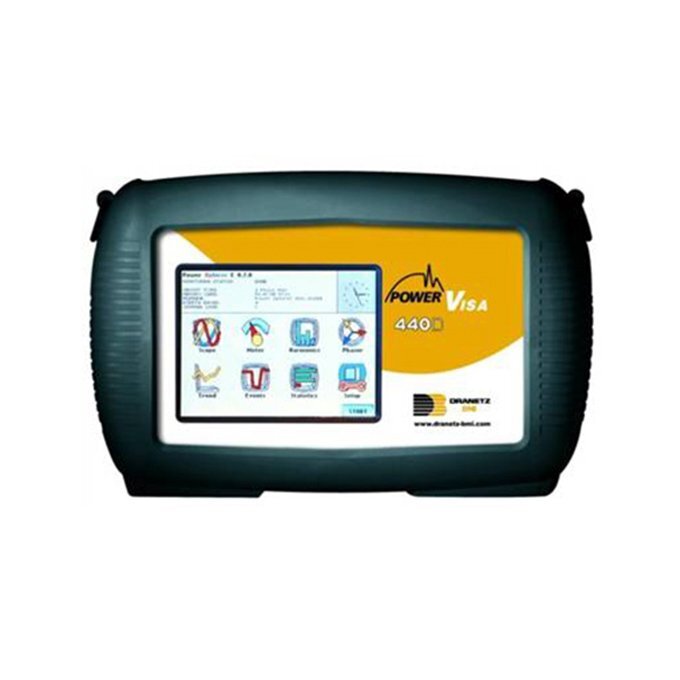

便攜式電能質量測試儀Power visa是美國電力士公司最新一代的便攜型電能質量分析儀，也是目前市場上最新一代的專業分析儀。Power visa在安裝、使用和設置方面非常簡單直觀，符合了當前測量?jī)x器的最新發展趨勢。在功能上，Power visa不但具有國家標準要求的電能質量基本測量功能，還具有高級的動態電能質量測量和錄波功能。測量數據可以在儀器配置的中文版軟件DranView中進行分析，并通過其報告編輯器非常方便的生成包括按照中國電能質量國家標準的測試報告。

（一）滿足更高性能的新標準，優秀的測量能力和更好的使用性

美國電力士公司Power visa系列電能質量分析儀是一種集合了最先進功能的電力監測儀器。其操作簡單并具有友好的彩屏用戶界面。八通道同時捕捉數百個參數并通過多種電能質量標準或定制工作模式顯示其特征值。Power visa系列分析儀獨特的測量功能包括通過峰值采樣、波形變動采樣、有效值波動采樣和高速適應采樣捕捉瞬態事件，以及對非正弦波和不平衡系統完整地標明其電力特征。

三相八獨立通道電能質量測試儀Power visa分析儀將高級測試功能與彩色觸摸屏結合，成為目前最輕巧的儀器之一。自動設置功能可以現場即刻檢測線路接線類型和配置情況，確保儀器獲得正確數據。使用人員可以選擇收集數據的長度和模式，包括查找故障原因、數據記錄、電能質量普查、電能和負荷平衡狀況等。

（二）電能質量的測量和分析

電能質量測量是查明和診斷問題以及不良變化趨勢的關鍵。它可以有效地幫助完成以可靠性為中心的電力系統維護工作。經過一個星期或更長時間的電能質量的評估，可以幫助使用者判斷電能質量基本狀況和造成突發事件的可能原因。Power visa內置有事件特征標示功能并可直接支持故障查找和數據定位收集，從而最終為如何改善電能質量和電力設備的可靠性、滿足客戶制造設備對電源的要求提供衡量依據。

三相電能質量分析儀品牌

（三）快速瞬態捕捉

電能質量測試儀Power visa利用數字化高速采樣（8個通道同時256采樣/周波）捕捉和分析電壓和電流瞬態。由于高速開關電子設備、醫療診斷設備、電容器投切、閃電、變壓器換能投切、負荷開關產生的瞬態，如脈沖和波形抖動，可被立即記錄并詳細顯示。Power visa能夠捕捉完整的電能質量頻譜，且提供完整的瞬態示波顯示。

（四）諧波、負荷畸變和不平衡

目前逆變器輸入電源和其他非線性負荷急劇增加。這些負荷僅在波形局部汲取電流，從而引起電流畸變。畸變電流依據于不同的諧波阻抗也會使電壓產生畸變。這些畸變會是使設備產生顯著的降比效果。電機和變壓器會因此產生過熱現象并縮短設備壽命。電能質量測試儀Power visa可測量IEEE1459標準含蓋的所有算術參數、矢量參數、和相序參數，從而為評估畸變和恢復平衡負載提供基礎。Power visa分析儀可以測量詳盡的諧波，間諧波和分?jǐn)?shù)諧波信息，還可以通過定時錄波功能測量諧波相位，從而能夠幫助使用者有效地分析產生問題產生的原因和查找故障來源。

（五）閃變

 電弧爐、大型感應機器和其他大型負荷的動態工作會產生連續的電壓脈沖和波動，即導致閃變。一般閃變發生在相對負荷電能需求較弱的供電系統，同時伴有短時、顯著的電流突變。Power visa參照IEC 61000-4-30標準測量閃變數據。操作者可利用儀器配套的Dran-View軟件對測試數據查看和分析，并制作報告。

（六）判別是否符合標準

 Power系列分析儀可以符合目前最先進的電能質量標準。這些標準包括國家電能質量各項標準、IEEE 1159標準，IEC 61000-4-30 A級標準（含蓋GB/T 14549-1993《電能質量 公用電網諧波》標準中A級諧波測量?jī)x器的要求）和EN50160標準。統計數據輸出功能可以立即判別測量數據是否符合這些國際電能質量標準以及電力公司的企業基準。儀器還可以提供超過13個重要參數的映像圖，包括不平衡度、電壓波動和諧波。

（七）數據存儲與傳輸

Power visa用戶可以選擇多種顯示方式，如相位圖模式、實時示波器模式、表計模式和諧波頻譜模式。此外Power visa還可以選擇記錄方式，包括連續監測、特例報告、以及交流和直流從1秒到持續1小時的事件的測量。信息表示可從電能質量、統計數據、和變化趨勢圖到Power visa獨特的發布器“報告卡”。“報告卡”可以提供即時的事件分類。

（八）涌流

電機啟動、變壓器調壓裝置切換、保護器跳閘、備用發電機啟動及其它具有涌流現象的測試需要有相當規模的逐周波波形記錄，從而保證準確計算和確定其對其它設備的影響。Power visa由于具有其它電力監測儀器所不具有的電流有效值變化觸發功能，以及峰值門檻值交叉判斷功能，使用者因此可以對其重要設備的性能和壽命進行評估和優化。

（九）設備性能測試 電能質量測試儀Power visa

在工廠安裝新設備之前如果使用Power visa分析儀就可以非常簡單的確定設備安裝的可行性和兼容性。電力士?jī)x器具有很多高級功能如有效值觸發、低頻中頻瞬態觸發、交叉觸發等可以幫助評估電能轉換設備(如UPS)是否能夠正常工作。在維修和設備啟動過程中實時讀取測量數據可以使操作者直接看到測試結果并對測試過程進行設計。
