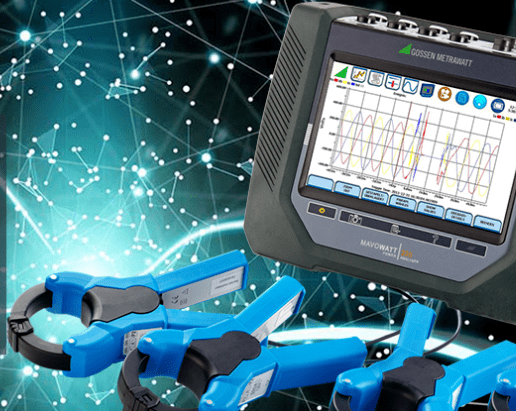

電能質量分析儀下功率因數和偶數諧波受電能質量的影響

功率因數受電能質量的影響：

功率因數是另一個受電能質量影響的現象，特別是畸變和不平衡影響的參數。這就給“真正的功率因數”一詞帶來了更大的困惑。

功率因數是一種衡量負荷使用電能效率的指標，或者衡量負荷消耗了多少電能，而供電商必須提供多少電能。它被定義為實際功率除以視在功率、瓦特/伏安或瓦/伏安。

在整流輸入型負載（也稱為開關電源或電子或非線性負載）沖擊之前，大多數電氣負載是電阻和/或電感負載，如加熱器、白熾燈和電機。雖然電壓和電流可能并不完全同相，但兩者的波形幾乎都是正弦的，只存在基頻分量。

因此，實際功率等于Vrms*Irms*cos（V&I之間的夾角稱為θ），視在功率等于Vrms*Irms，降低到功率因數等于cos（夾角θ）。然后，人們假設這是PF的“真實”公式，而收益表則將其用于計費目的。--電能質量分析儀

隨著整流輸入負載開始成為常態，電流波形尤其失去了正弦波的形態，變得富含其他諧波頻率成分。可控硅門控負載只在部分電壓波形期間傳導電流。即使基頻分量同相，實際功率也不再是Vrms*I rms*cos（θ），因為每個諧波電壓和電流的θ值可能不同。毫不奇怪，瓦特值變低了，因為整流輸入開關電源和可控硅選通負載的目的是降低實際功耗。但是表面上的能量，Vrms*Irms，仍然是一樣的。所以，對一些人來說，這可能是令人驚訝的，功率因數變小了。在一個例子中，一個公用事業人員用傳統的W/VA法把一個舊的機電式電表換成了一個叫PF的新電表，現在客戶欠了PF罰款（由于他們沒有改變負荷，客戶拒絕支付）。

偶數諧波受電能質量的影響：

偶數諧波的高百分比通常表示電路上存在明顯較大的半波整流器，或者全波整流器損壞，并且起著半波整流器的作用。

在大多數電路中，奇次諧波通常占頻譜的大部分。即使是相當大比例的諧波通常也找不到，除非電流只在半個周期內被吸收。半波整流信號的Fourier展開完全由偶次諧波組成，而典型的電子負載，如PCs、激光打印機或asd，其諧波譜以奇次諧波為主。即使是諧波也常?？梢酝ㄟ^波形缺乏四分之一波對稱性來檢測。--電能質量分析監測裝置

這意味著波形的第一個峰值之前的部分看起來不像波形的第二部分的鏡像，因為它從峰值返回到零軸。在波形的負半周中，第三部分和第四部分之間也會出現同樣的不對稱現象。--電能質量分析儀
