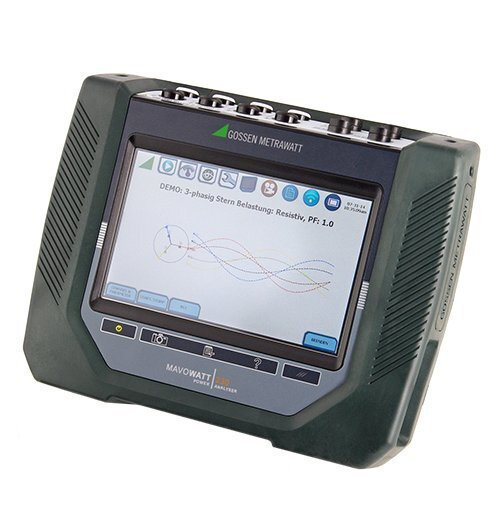

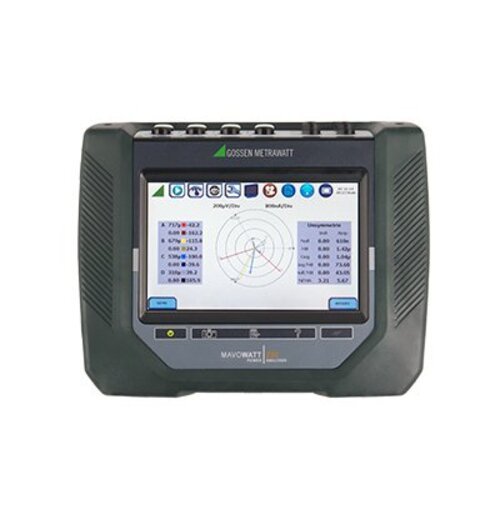

電能質量測量設備 MAVOWATT 2XX系列

便攜式儀器，用于綜合電能質量，能源和需求分析，適合在1000V CAT III和600VCAT IV環境中進行測量。

安全，直觀，靈活地分析電能質量以及功率能耗需求

產品應用

電能質量測試– 高效安全，保障電網清潔

MAVOWATT系列電能質量分析儀用于監控，分析和記錄公共電網系統和工業用電中的電能質量參數。

我們在MAVOWATT系列產品的開發過程中，非常重視安全的操作，多種通信接口選項，眾多的記錄和報告生成功能以及更高的采樣率和更高的測量分辨率。

MAVOWATT電能質量分析儀已細分為四種不同的性能等級，從高性價比的A級入門款，到擁有超強功能的旗艦機型，您可以獲得與您的測量任務匹配的解決方案。

在這些創新產品的幫助下，可以獲得所有和電能質量相關的測量數據，這對于供電質量意義重大。電網擾動和電能質量事件可以根據不同的測試標準輕松的標記，生成國際和國內標準報告 - 為可持續優化供電質量打下的好的基礎。

電能質量測試儀技術參數

完全滿足 IEC 61000-4-30 標準的 “CLASS A” 級產品
MAVOWATT 230
■ 滿足ClassA級的所有功能（4U/4I）
■ 負載曲線分析和能量測量
■ 符合 EN 50160的電壓質量標準，專屬報告功能
■ 超高采樣：每個周波512個采樣值
■ 兩個測試頻段：16?H z和50/60 Hz
■ 事件記錄：RMS值和原始波形
■ 前/后觸發：最大100個周期
■ 快照功能
■ USB 和以太網接口
■ 通過GPS時鐘進行時間同步（可選）

電能質量測試儀DRANVIEW 7軟件

業界L先的電能質量分析軟件 – 簡單, 友好, 專業

■ 直觀的操作，包括具有Office外觀的現代用戶界面和可自定義 的工具欄

■ 極高的性能：借助64位處理器，可以快速處理大量數據

■ 專業定制的個性化自動報告數學公式選項，用于各種測量值記 算，例如對地漏電流或差值電流

■ 多站點分析，計算和記錄來自不同設備的多達 16 個同步數據 記錄

■ 由于支持 PQDIF，Comtrade，CSV 和其他數據格式，兼容其它廠家的測試數據

■ 用于修復測量數據（時間戳，極性反轉）的救援套件，無需重新到現場記錄測量值

電能質量測試儀界面介紹

啟動電流測量

電能質量事件的詳細圖形化顯示

電能質量測試儀Mavowatt產品特色

■ 滿足IEC 61000-4-30: Class A(2008)級精度的革新性產品
■ 每周期512次采樣率，便于抓取瞬間電壓電流事件
■ 7” WVGA超大彩色觸摸屏，引導式操作
■ 強大的諧波分析能力，電壓及電流諧波分別可達127次及63次
■ 單文件存儲最大可達4G
■ 4 通道電壓差分1000Vrms CATIII輸入
■ 多種的通訊接口(以太網/USB/藍牙等)，支持用戶通過手機、平板電腦等設     備遠程瀏覽數據并調整設置

設備性能測試
在新設備安裝前，使用MAVOWATT系 列產品能簡化對該設備功率可用性和兼 容性的判斷。該儀器具有許多先進功能 如：RMS觸發，低/中頻瞬變，通道間的 交叉觸發。通道間的交叉觸發能演示電 源健在設備如UPS等是否能正確運行。 在設備維護和啟動過程中，通過觀察實 時讀數使用戶及時制定實際結果，在測 試過程中，可用來微調設備。

故障發現與排除

MAVOWATT系列產品獨具的“報告卡”, 能在測試現場提供及時的電能質量測量結 果。廣泛的電能質量監視數據被收，分析 和用不同種類的色碼列成表格。故障以紅 色標示出來，能很快找到，通過簡單地觸 摸屏幕上的圖形，就能層層深入地讀取更 詳細的故障信息，從而精確地找出引起電 能質量問題的根本原因并將之排除。

設備性能測試

微報告功能幫助用戶快速便捷的在設 備上生成精簡的測試報告，匯總任意 界面下用戶快照的數據。通過點擊照 相按鈕，一張bmp格式的文件會保存 并記錄當前界面顯示的內容，該文件 同時被添加到微報告中。微報告以 xml格式儲存在設備上，后續可上傳 至PC電腦、平板電腦、智能手機等終 端。上傳成功后用戶可通過瀏覽器進 行瀏覽并進行自行編輯及制作報表。

電能質量測試儀MAVOWATT系列介紹

MAVOWATT l 230

■ 簡易的配置流程，自動獲取并判斷接線類型

■ 快速生成符合中國國家標準的電能質量報告

■ 8個測量通道輸入4通道電壓輸入(1000Vrms AC/DC)

■ 迷你報告-支持屏幕快照、XML等快速報告形式，便于 上傳及郵件發送

■ 自動配置模板，并支持自動線路檢測，可反饋并測試 現場正確接線方式

■ 如同平板電腦操作界面-功能圖標，任務欄快捷方式， 虛擬儀表顯示等，使用     輕松便捷。

諧波

由于電子集技術的靈敏度增加，使得從 HVAC系統，個人計算機系統，復印機 到計算機化的過程設備和制造系統，都 很容易受諧波的感染，事實上，諧波可 以引起很小，幾乎是不容易察覺的性能 變化，然而積累到一定程度會引起嚴重 的長期損害，一個設備可以不知不覺地 產生電流諧波而污染整個電力系統。 MAVOWATT系歹I」產品能捕捉到詳細的 諧波，間諧波和次諧波，并有效地解決 由此引起的復雜問題。

閃變

電弧爐，大型感應電機和其他大負荷設 備的啟動會引起連續的電壓波動，由此 產生的電能質量事故被稱為閃變。通常 閃變會發生在那些脆弱的，與負荷用電 量有關的，以及短時間內由相當大電流 變化的系統中，MAVOWATT系列產品 能遵循IEC61000-4-15標準，捕捉閃變 數據，并用可視化的分析報表軟件 Dran-View來評估這些數據。

標準監測

MAVOWATT系列產品能符合大多數先進的電能質量標準，包括 IEEE1159, IEC61000-4-30 Class A和EN50160。使用過程中，產生一 個統計性輸出值來很快地證明是否遵 守國際供電質量標準。MAVOWATT 系列產品能極快地顯示，包括不平衡度，電壓波動范圍和諧波等超過13 個關鍵參數。
