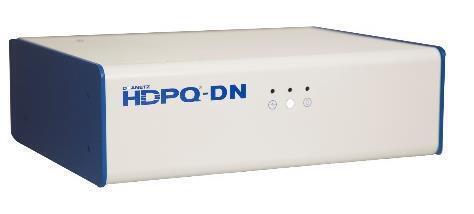

Dranetz HDPQ DataNode(HDPQ-DN)在線電能質量監測裝置產品簡介：

將我們行業L先的Dranetz HDPQ監控和通信技術帶到固定系統上。基于Dranetz HDPQ便攜式和SP儀器，HDPQ-DN是第三代 Dranetz HDPQ家族的儀器。HDPQ-DN非常適合您的新系統，或作為61000(61STD) 的替代品，并完全兼容PQViewDE(取代ESS)和PQView?。

在線電能質量監測儀Dranetz HDPQ-DN提供增強的監視技術，并滿足當前國際公認的PQ監視標準，包括IEC61000-4-30第3版A類，IEEE519：2014等。Dranetz的高級電能質量監視功能使您能夠檢測其他儀器可能遺漏的PQ問題，例如負瞬態，陷波，間歇性開關和諧波，以及只能使用我們專有的波形差觸發來捕獲的其他問題。應用程序包括公用變電站，電容器組評估，UPS/關鍵任務環境，醫學圖像等。像所有Dranetz HDPQ儀器一樣，HDPQ-DN的基本采樣率是每個周期512個樣本，這提供了業界好的基本瞬態捕獲功能。

在線電能質量在線監測裝置符合全球電能質量規范標準

DranetzHDPQDN非常適合長久監測，以確定是否符合全球標準，如EN50160、NVE 和您自己的專業合規要求。請放心，所有功率質量測量都是值得信賴的，來自 信譽良好的制造商，完全符合IEC61000-4-30A級3的嚴格要求。

PQVIEW-DE測試軟件，兼容大小不同應用場景

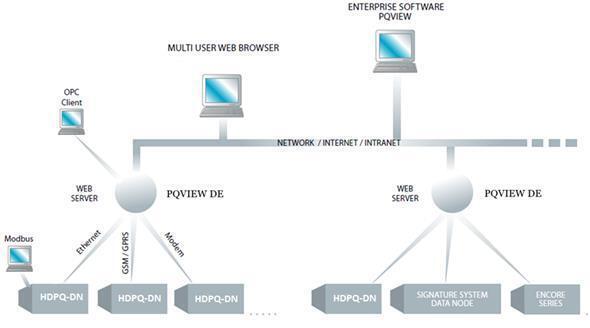

通信、可視化和報告的系統軟件是任何固定電能質量監控系統的關鍵組成部分。HDPQ-DN是Dranetz長久安裝的系列儀器和系統中新的，完全與我們的PQView? DE和PQView軟件兼容。 PQViewDE是Dranetz系統產品的標準產品，是支持所有Dranetz系統產品的測試軟件，包括HDPQ-DN、61000、簽名系統、PQ3K/PQ5K、ES2xx米等。PQViewDE的現代響應式網絡用戶界面可以使用個人電腦、筆記本電腦、平板電腦或手機上查看。所有用戶與監控系統的交互都通過web界面完成，以無縫調整所使用的顯示器的大小。

 PQView?可用于大型應用程序或需要企業軟件的應用程序。PQView是一個數據庫 軟件應用程序，旨在收集、分析和存儲大量與功率質量相關的干擾和穩態測量 數據。PQView允許用戶組織來自各種儀器的數據，如電源質量監視器、微處理 器繼電器和數字故障記錄器。它還存儲現場特征（如變電站、總線、饋線、緯度、經度等）以及電壓信號、瞬變和故障的事件信息（例如，原因代碼或 文本描述）。PQView將所有這些信息整合在一個關系數據庫中，并提供了自動 加載新數據和生成監控報告的方法。PQView附帶一組基本報告，提供有關原始 測量、詳細統計分析和執行摘要的信息。

在線電能質量監測儀Dranetz HDPQ-DN特點：

4種型號可滿足任何電路連接需求

符合IEC61000-4-30A類3版–獨立實驗室的合格證書

DNP3和Modbus通信

對于新的監控系統

添加到現有的61000系統

直接替換61000（61STD）–重復使用所有安裝硬件，吊艙等。

與PQViewDE兼容

在線電能質量監控系統技術參數：

電壓通道：

4路差分輸入，AC/DC

采樣樣：512個樣品/循環，16位A/D，同步取樣

工作范圍：1-600Vac/dc 全刻度：0-600V，+/-0.1%讀數，<40V+/-0.5%FS

頻率：50Hz、60Hz

諧波：根據IEC61000-4-7，諧波測量至第127次

輸入阻抗：10MΩ對地

電流通道：

4路差分輸入，AC/DC ，512個采樣點/周期，16位A/D

適用范圍：與型號和CT相關，1.5VRmsFS、5A或1A

精度：0.1%的讀數。不包括CT精度

諧波：根據IEC61000-4-7，諧波測量至63次

監控標準

IEC61000-4-30A級第三版

iec61000-4-7

iec61000-415

IEEE1159

IEEE1453

IEEE519：2014

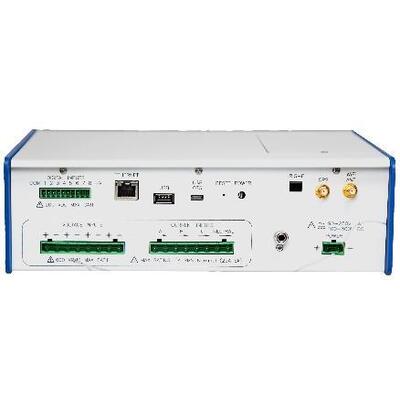

通訊接口標準：

RJ45TCP/IP以太網，USB 可選配置：3G/4G蜂窩技術

協議：XML、ModbusTCP、DNP3

時間同步：NTP，可選的內部GPS或IRIGB
