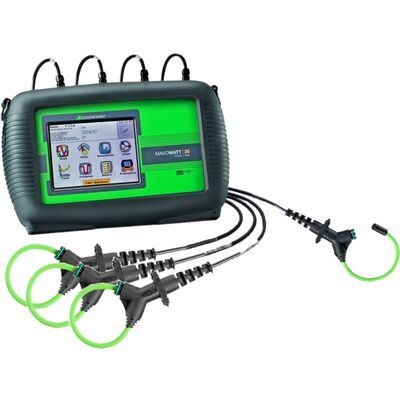

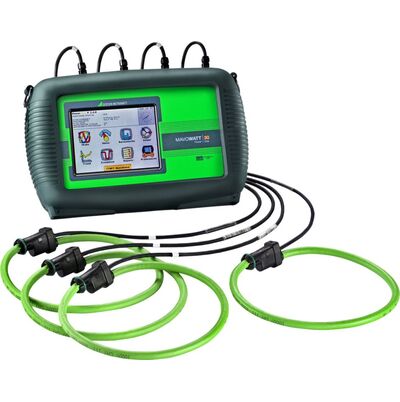

MAVOWATT 30諧波分析儀產品簡介：

一款便攜、手持的八通道電能質量以及多用表/諧波分析儀。MAVOWATT30的設計同時滿足IEEE1159和IEC61000-4-30 A級標準對于精度和測量的要求。用于與電能質量相關的干擾和事件的電能質量優化的數據采集。

MAVOWATT30能監測電能質量現象進行故障排除或遵守目的。它可以記錄浪涌條件下，進行長期的統計研究建立性能基準，并對實地基礎的設備的調試和維護進行測試和評價。

Mavowatt 30諧波電流測試儀技術參數：

測量參數

4 路電壓輸入, 1-600 Vrms, AC/DC ± 0.1% rdg, ± 0.05% fs, 256 采樣/周期, 16 位

4 路帶 CTs 0.1-6000 Arms CT-dependent, AC/DC, 0.1%rdg + CTs, 256 采樣/周期, 16 位

頻率范圍 45-65 Hz and 15-20 Hz

PLL-標準PQ模式

監視/標注

EN50160 電能質量 / IEC 61000-4-30 Class A / IEEE 1159

長期監視 / 連學數據記錄 / min / max / avg

電能質量觸發模式

周期性分析

1/2周期真有效值

L-L, L-N, N-PE RMS 電壓瞬變 過電壓 電壓中斷

電壓與電流真有效值 30-周期 100 周期

波形記錄 35000個值 10、20、41、82、和164微秒采樣可調

諧波參數 電壓電流觸發通道

真有效值時間參照 IEC 61000-4-30 Class A / IEEE 1159

與電能質量模塊相符合

畸變/電能

W, VA, VAR, TPF, DPF, Demand, Energy, etc.

總諧波畸變率/諧波譜圖（UIP）、間諧波畸變率/間諧波譜圖（UI）

IEEE61000-4-7最高到63次諧波

閃變Pst,PIt  IEEE61000-4-15平移PIt

波峰因子、K因子、變壓器因數、干擾系數

不平衡度 最大值 RMS偏離、相序分量

軟件接口

光學接口（可選：RS232,USB,H或以太網，包括用于數據傳輸的Nodelink）

DranView Software

語言

英語、法語、意大利語、德語、西班牙語、瑞典語、芬蘭語、中文（簡體、繁體） 日語 韓語

通用參數

尺寸: H x W x D(30cm x 6.4cm x 20.3 cm),

重量: 4.2 pounds (1.9 kg)

便攜式儀器箱

Mavowatt 30諧波電流測試儀高級功能：

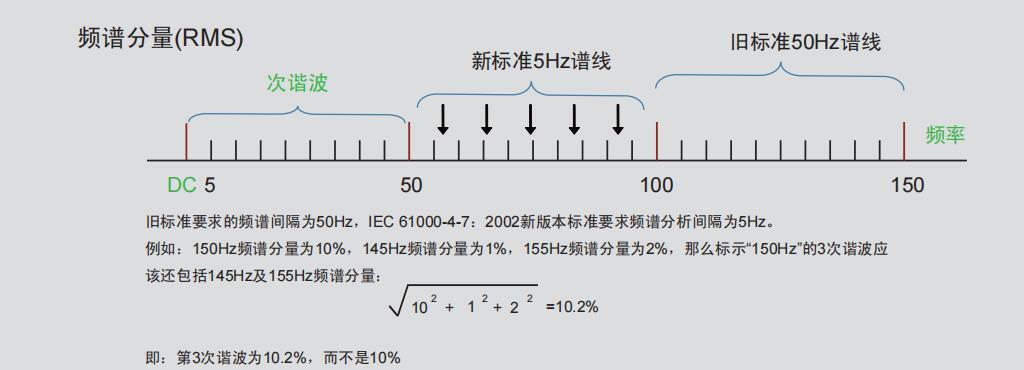

諧波:高達63次,以5Hz為記錄間隔,同時顯示次諧波、間諧波、符合新IEC61000-4-7:2002版本(國標GB/T24337-2009電能質量 公用電網間諧波)

瞬態捕捉功能:峰值觸發、波形觸發、RMS值觸發、三種觸發功能,可以交叉觸發、不放過任何微小細節

波形觸發、記錄功能:8個通道電氣隔離,實現交叉觸發功能、記錄事件前/后波形圖,  完整分析事件
